WiFi Solver FDTD
Descrição
Com este aplicativo você pode dar uma planta baixa de sua casa, definir o local de um roteador Wi-Fi, e simular como as ondas eletromagnéticas se propagam - veja um exemplo aqui:
http://www.gfycat.com/ImportantSafeBlackmamba
Isto é baseado em uma recente postagem no blog 'Helmhurts' no www.jasmcole.com, que foi destaque no io9, Ars Technica, o Daily Mail, Scientific American e muitos outros blogs.
Este aplicativo usa o método das diferenças finitas 2D no Domínio do Tempo para resolver a equação de Maxwell em uma grade cartesiana. Um exemplo planta baixa está incluído no aplicativo.
Como usar:
Sua planta baixa precisa ser um arquivo PNG, com espaço vazio marcado preto e materiais marcadas com cores. As imagens serão convertidas em materiais corretos em carga - o que pode demorar alguns segundos.
Pixels são mapeados para um centímetro, então escalar a planta baixa de forma adequada.
A simulação é limitado em velocidade devido ao processador móvel, de modo a tentar manter as imagens abaixo de aproximadamente 500x500 pixels

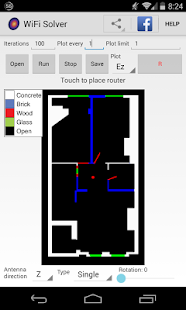

Toque na imagem para definir a localização do roteador, marcado por um círculo vermelho. Selecione os parâmetros da antena na parte inferior.
Defina o número de iterações para durar, como muitas vezes para plotar o resultado, eo limite superior na escala colourmap.
Escolha um campo para traçar - o padrão é o campo elétrico fora do avião.
Clique prazo ea simulação começará. Clique em Parar para interromper a qualquer momento - isso economiza o progresso de simulação que pode ser continuado clicando em Executar novamente. Para reiniciar, abra uma imagem novamente.
Para salvar a saída de simulação como uma imagem, clique em Salvar a qualquer momento. As imagens são guardadas para o armazenamento interno / externo e adicionado ao final do rolo da câmera.
Para iniciar a gravação de uma simulação, clique no botão 'R' recorde. Quando a simulação é interrompida uma animação GIF é gerado.
Sob o capô:
Uma antena oscila de 2,4 GHz. As bordas da utilização da imagem de absorver condições de contorno como em Mur 1981, IEEE Transactions on Compatibilidade Eletromagnética.
Onde as paredes são definidos, os índices de refração relevantes e tangentes de perda de radiação de 2,4 GHz são utilizadas.
Comprimento de onda e resolução Atualmente constante, isso pode mudar em uma versão futura.
Disclaimer:
Este aplicativo não é pretendida como um substituto para os pacotes de software de simulação EM existentes.
Como uma aproximação 2D incluindo apenas as paredes simples não modelar com precisão uma determinada planta baixa.
É, no entanto, um pouco de diversão e entretenimento para jogar.
Download WiFi Solver FDTD R$2,50
